Metallkabel-Rollformmaschine
, Verstellbare Metallkabel-Rollformmaschine
, Kabel-Tray Roll Formmaschine vollautomatisch
Name: |
Rollformmaschine für Kabelrinnen |
Anwendbare Branchen: |
Hotels, Bekleidungsgeschäfte, Baustoffgeschäfte, Bauwerke, Werbeunternehmen, Produktionsbetrieb, Leb |
Rohstoffe: |
Verzinktes Stahl |
Produktionskapazität: |
8 bis 10 m/min, einschließlich Bohrungen |
Zuführbreite: |
200-950mm |
Spannung: |
380V,50HZ,3PH ((oder auf Wunsch des Kunden) |
Gewährleistung für Kernkomponenten: |
1 Jahr |
Formstation: |
22 Stände |
Maschine zur Verformung von Metallkabelträdern mit Verstellbarkeit
Vollautomatisch verstellbare Metallkabel-Tray-Rollformmaschine
Vollautomatische Kabel-Tray-Rollformmaschine

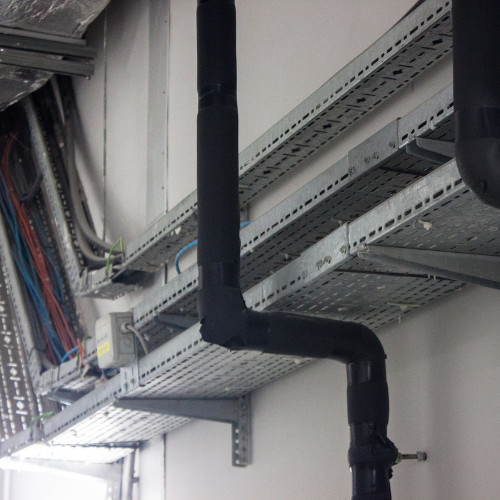

Die Kabel-Tray-Rollformmaschine ist ein fortschrittliches Gerät zur Herstellung von Kabel-Trays aus verschiedenen Materialien.Das vollautomatisierte Steuerungssystem setzt ein hoch integriertes Netzwerk ein.Die Maschine ist mit einem Servomotor ausgestattet, der ein nahtloses, ununterbrochenes Schneiden gewährleistet.die zu einer außergewöhnlich hohen Effizienz und schnellen Produktionsgeschwindigkeit führenDieses hochmoderne Design maximiert nicht nur die Produktivität, sondern gewährleistet auch Präzision und Konsistenz im Herstellungsprozess und ist somit ein unverzichtbares Gut für die Produktion von Kabelträgern.
Die Ausrüstung besteht aus
Automatischer Entwickler --- Ausgleichsmaschine --- Servo-Zuführmaschine --- Stanzpresse --- Hydraulisches Schneiden --- Zuführrahmen --- Formmaschine --- Sammeltisch
Hydraulischer Entwickler
Breite des Materialblatts: 200 bis 950 mm,
Die Dicke der Materialplatte: 1,0~1,5 mm
Innerer Durchmesser: 508 mm Ausdehnung: ф480-520 mm
Maximaler Außendurchmesser: φ1300 mm, Belastung: ≤ 5 T
Typ der Ausdehnung: hydraulische Ausdehnung
Typ der Pressenspindel: Luftpressen
Zuführgeschwindigkeit: 0-10 m/min, einstellbar
Ausgleichsmaschine
Arbeitswalze: Neunwalz-Gleichmachine
Maschine zur Zuführung mit Servo
Funktion: Futtermittel.
Eigenschaft: Verwendet den servomotorbetriebenen Antrieb.Mehrstufige Zufuhr: Kann 10 Gruppen unterschiedlicher Zufuhrlängen einführen. Der gezeigte Flüssigkristall-Touchscreen ist für den Wechsel vorteilhaft.und legt verschiedene technische Parameter fest. Das automatisch induzierte Startsystem und die Schlagpressenverbindung (Steuerung des Schlagpressenstarts).
Druckmaschinen
Stanzpresse: Verwendet den Stahlplatten-Schweißrumpf, die Steifigkeit ist stark mit einem guten Aussehen. Verwendet die kombinierte Luftbetriebene Reibkupplung.
Hauptmaschine zur Rollenformung
| Vollautomatische Kabel-Tray-Rollformmaschine |
| Geformtes Material |
G.G. oder Aluminium- oder Stahlblech |
| Formstationen |
22 Stationen |
| Hauptstrom |
22 kW Siemens Motor |
| Durchmesser der Welle |
70 mm |
| Maximale Rollgeschwindigkeit |
6-10 m/min (einschließlich der Stanzzeit) |
| Stärke |
10,0-1,5 mm galvanisierter Stahl (oder auf Wunsch des Kunden) |
| Materialbreite |
200 mm~950 mm (wie auf der Profilzeichnung angegeben) |
| Material der Walze |
CR12 mit gelöschter Behandlung |
| Material aus Schimmelblatt |
Cr12, ausgelöscht 58-62 |
| Art des Schneidens |
Hydraulisches Schimmelschneiden |
| Toleranz für das Schneiden in der Länge |
+/-1,0 mm |
Die Formbreite wird durch automatische Formwandbewegung angepasst, auch die Höhe kann schnell angepasst werden.
Die bereits perforierte Bleche wird durch 22 Stationen in die Maschine eingefügt, um als Kabelfach zu rollen.mit einer Breite von mehr als 20 mm,, Getriebe (linke und rechte Seite), Querschnittsregelungsmechanismus und ein kompletter Walzersatz.Der Typwechsel kann durch die manuelle Einstellung einer Seite der Maschine erfolgenDer Hauptkörper und das Getriebe verwenden die Schweißstruktur und die Dehnungsbearbeitung; das Material des Getriebes ist die 45-stählige Hartzahnoberfläche.Die Fertigungstechnologie der Hauptformmaschine stammt aus Italien, wird eine hohe Präzision gewährleistet.
PLC-Steuerungssystem
Verpackung und Versand
1. Anti-Korrosionsöl wird während des Transports gesprüht, um eine Oxidation der Maschine zu verhindern
2- Isolierfilm zur Verhinderung der Oxidation der Maschine während des Transports
3. auf dem Behälter mit Draht befestigt, um Schäden an der Maschine während des Transports zu vermeiden
Dienstleistungen nach dem Verkauf
1. Technischer Support: Unser erfahrenes technisches Team steht zur Verfügung, um Hilfe und Anleitung bei der Produktinstallation, dem Betrieb und der Wartung zu bieten.
2Ersatzteilversorgung: Wir haben einen Bestand an Original-Ersatzteilen, um Probleme mit der Ausrüstung schnell zu lösen und Ausfallzeiten zu minimieren.
3Schulungsprogramme: Wir bieten Schulungsprogramme für Ihre Mitarbeiter an, um sicherzustellen, dass sie in der effektiven Nutzung und Wartung unserer Ausrüstung geschickt sind.
4. Garantie: Die Garantie beträgt ein Jahr, nachdem der Kunde die Maschine erhalten hat.während derer wir eine sofortige Reparatur oder Ersatzleistung für unter die Gewährleistungsbedingungen fallende Mängel erbringen.
5Regelmäßige Wartung: Wir empfehlen und bieten regelmäßige Wartungsleistungen an, um Ihre Geräte in einem optimalen Zustand zu halten und ihre Lebensdauer zu maximieren.
6. Kundenfeedback: Wir schätzen Ihre Rückmeldungen und bemühen uns kontinuierlich, unsere Produkte und Dienstleistungen basierend auf Ihren Beiträgen zu verbessern.
